STX 12 Reference

Subwoofer-Chassis für den Gehäuseeinbau

Exklusive, hochleistungsfähige Komponenten machen den STX 12 Reference zum kraftvollen Power-Subwoofer sowohl für geschlossene als auch Bassreflex-Gehäuse.

UVP:  Angebotspreis:
199,00 €  /  Stück
UVP:  199,00 €  /  Stück
Der Artikel ist in dieser Ausführung aktuell leider nicht lieferbar.

Subwoofer-Chassis für den Gehäuseeinbau

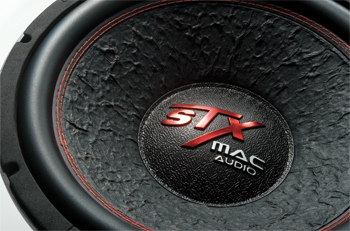

Der STX 12 Reference ist der Power-Subwoofer für geschlossene und Bassreflex-Gehäuse. Die mehrlagig gepresste, luftgetrocknete Papiermembran schafft eine ideale Kombination aus Robustheit und Gewicht, kraftvollen Antrieb liefert dabei der hochleistungsfähige 135oz High-Power-Doppelmagnet. Die 3“ 4-Lagen-Hochleistungsschwingspule ist mit exklusivem japanischem TOTOKU-Draht gewickelt. Eine doppelte Naht zwischen Membran und Sicke sowie der Aluminiumkorb mit Diamond-Cut und zusätzlicher Schwingspulenbelüftung sorgen für maximale Belastbarkeit.

Technische Daten


Thiele-Small-Parameter (TSP)
  • Schwingspulen Gleichstromwiderstand (Rdc): 3.3 Ohm
  • Äquivalentvolumen (Vas): 116 Liter
  • Resonanzfrequenz (fs): 22 Hz
  • Gesamtgüte (Qts): 0.23
  • Maximale lineare Auslenkung (Xmax): 26 mm
  • Mechanische Güte (Qms): 3.56
  • Elektrische Güte (Qes): 0.25
Nenn-/Musikbelastbarkeit
  • 1000 / 2000 Watt
Impedanz
  • 4 Ohm
Frequenzbereich
  • 16 – 500 Hz
Schalldruck
  • 91 dB
DIN-Ø
  • 300 mm
Außendurchmesser
  • 312 mm
Lochausschnitt
  • 280 mm
Einbautiefe
  • 160 mm

Besonderheiten


Allgemeine Besonderheiten

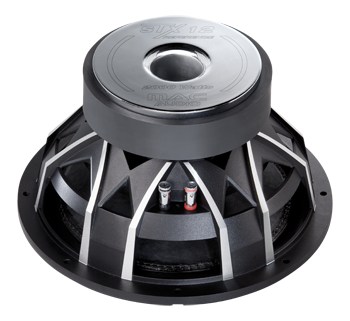

  • Aluminiumkorb mit Diamond Cut und zusätzlicher Schwingspulenbelüftung
  • Mehrlagig gepresste, luftgetrocknete Papiermembran
  • Doppelt vernähte Membran/Sicke
  • 3“ 4-Lagen-Hochleistungsschwingspule mit japanischem TOTOKU-Draht
  • Verchromte Polplatte mit Lasergravur
  • Verchromtes Push-Terminal
  • Subwoofer für geschlossene und Bassreflex-Gehäuse
Thiele-Small-Parameter (TSP)
  • Schwingspulen Gleichstromwiderstand (Rdc): 3.3 Ohm
  • Äquivalentvolumen (Vas): 116 Liter
  • Resonanzfrequenz (fs): 22 Hz
  • Gesamtgüte (Qts): 0.23
  • Maximale lineare Auslenkung (Xmax): 26 mm
  • Mechanische Güte (Qms): 3.56
  • Elektrische Güte (Qes): 0.25
Tieftöner
  • 135oz
Gehäuse Vorschläge
  • Geschlossenes Gehäuse, 29 l
  • Bassreflex Gehäuse, Abstimmung 40 Hz: 43 l/ 1 Reflexrohr, Ø 10 cm, L= 25 cm
  • Bassreflex Gehäuse, Abstimmung 32 Hz: 58 l / 1 Reflexrohr, Ø 10 cm, L= 29 cm
  • Liter-Angaben inkl. Lautsprecher und Bassreflexrohr(e)
